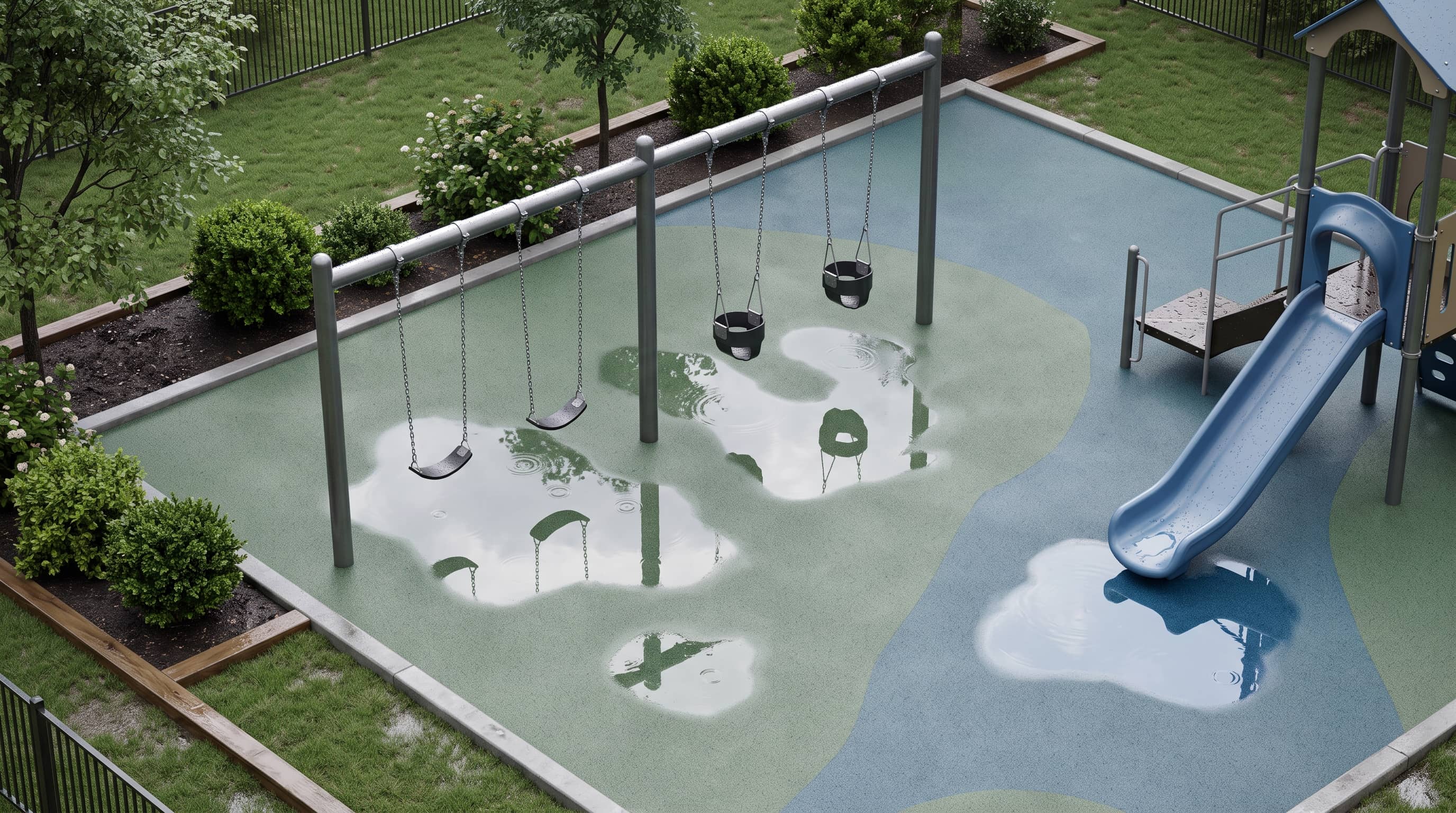

Застой дождевой и талой воды на уличных игровых комплексах возникает из-за нарушения технологии подготовки нулевого цикла: выемки грунта без создания дренажных отводов, отсутствия строительного уклона основания и блокировки периметра глухими поребриками. В результате вместо безопасной амортизирующей поверхности заказчик получает заболоченный участок, где влага ускоряет коррозию металлических закладных, провоцирует гниение деревянных опор и разрушает структуру резинового покрытия при ночных заморозках. Избежать этого можно только путем проектирования пластового дренажа и правильной разуклонки подстилающих слоев еще до начала монтажа оборудования.

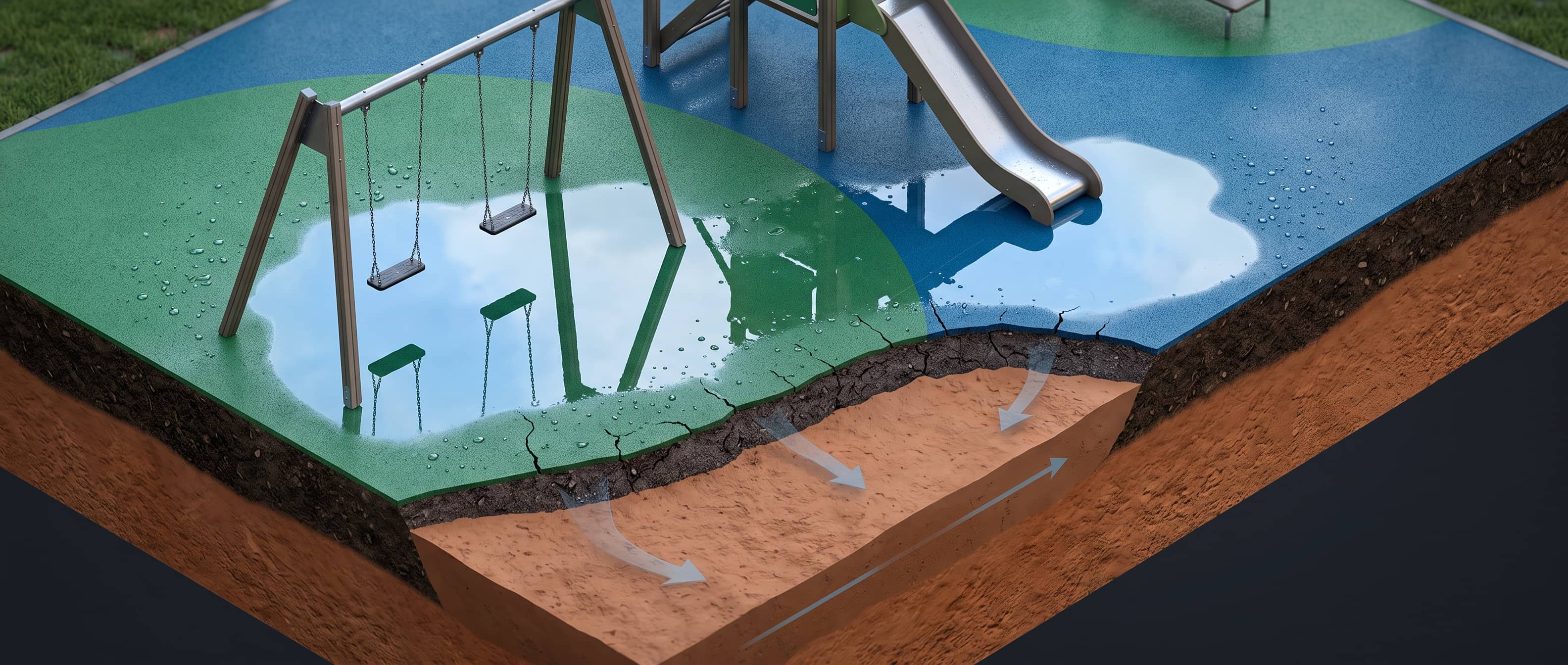

Выемка плодородного слоя до плотных суглинков без организации отвода воды превращает основание площадки в резервуар, где физически задерживаются все атмосферные осадки.
При строительстве детского городка подрядчики всегда снимают верхний слой почвы толщиной 20–30 сантиметров, чтобы убрать органику и корни растений. В большинстве регионов под черноземом залегает плотная глина или суглинок — материалы с минимальной водопропускной способностью. Выкапывая такой котлован по периметру игровой зоны, строители фактически создают водонепроницаемую ванну. Если в эту ванну просто засыпать песок или щебень, вода никуда не уйдет. Она заполнит пустоты между камнями и будет стоять вровень с поверхностью земли.
При наступлении заморозков насыщенная водой щебеночная подушка промерзает. Происходит морозное пучение: лед расширяется, поднимает финишное резиновое покрытие, разрывает его швы и выталкивает наружу забетонированные стойки качелей и горок. Чтобы предотвратить эффект корыта, дно котлована необходимо профилировать, задавая направление стока в сторону самой нижней точки рельефа, где устраивается дренажный колодец или траншея для сброса влаги в ливневую канализацию.
Абсолютно ровное бетонное или асфальтовое основание блокирует естественный сток влаги, заставляя воду удерживаться поверх резиновой крошки за счет поверхностного натяжения.
Стремление заказчиков получить идеально горизонтальную плоскость для монтажа игрового оборудования противоречит законам гидродинамики. Любая твердая поверхность на улице должна иметь строительный уклон. Для детских площадок норматив составляет от 1 до 2 процентов, что равно перепаду высот в 1–2 сантиметра на каждый метр длины. Такой уклон визуально незаметен для глаза, не мешает детям бегать и не нарушает вертикали установленных башен, но заставляет воду подчиняться гравитации и уходить за пределы контура.
Бесшовное покрытие из резиновой крошки обладает пористой структурой. Вода проходит сквозь него, упирается в твердое асфальтовое или бетонное основание и должна стекать по нему. Если подложка залита в абсолютный ноль, вода остается внутри резинового слоя. При малейшем понижении температуры вода превращается в лед прямо внутри пор, разрывая полиуретановое связующее. Через два сезона такое покрытие начинает крошиться и высыпаться кусками.
Установка сплошного бетонного поребрика по периметру игровой зоны без перфорации создает искусственную плотину, удерживающую жидкость внутри площадки.
Бордюр необходим для фиксации краев сыпучих покрытий (песка, древесной щепы) или для предотвращения разрушения кромок резинового слоя. Однако стандартный дорожный или садовый бордюр, установленный на бетонный замок сплошной линией, полностью перекрывает путь оттока воды по уклону. Вся влага, которая скатилась по подстилающему слою к краю площадки, упирается в бетонную стену и начинает скапливаться, образуя глубокие лужи на границе игровой зоны.

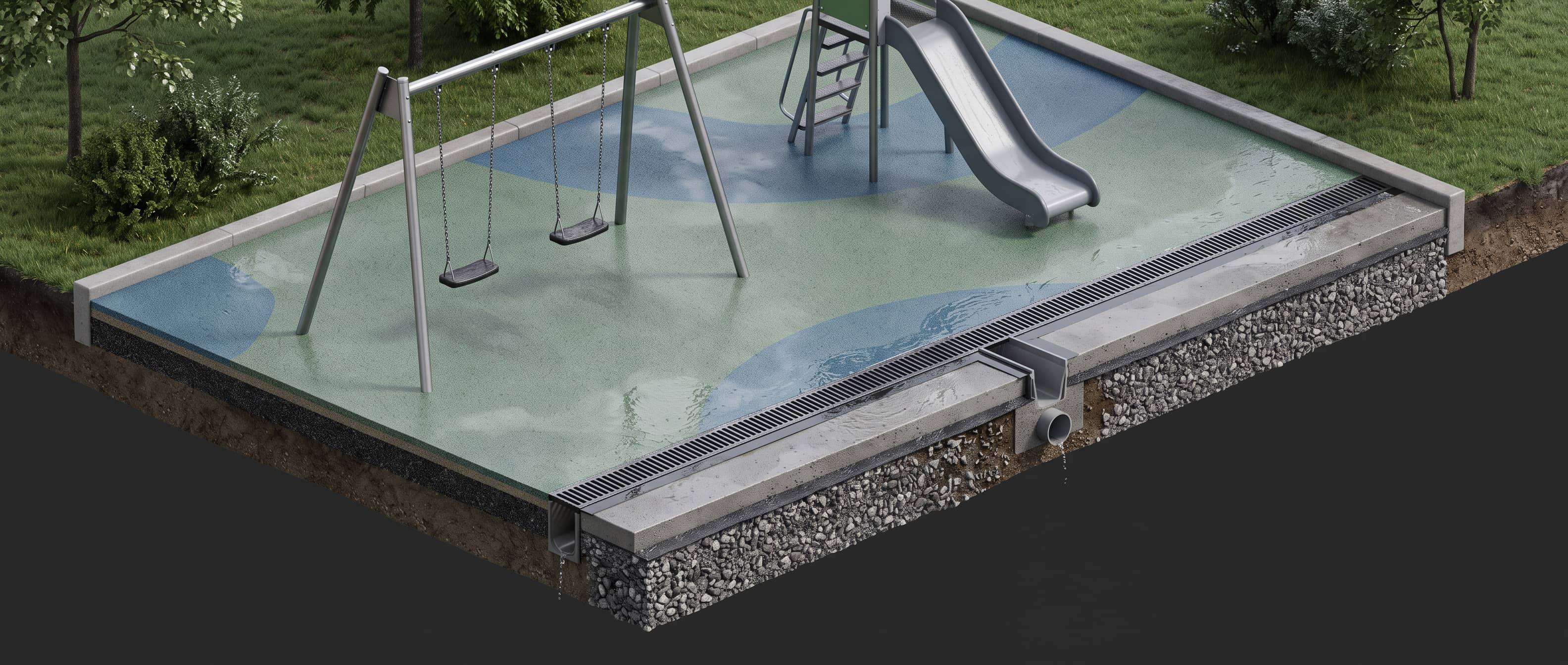

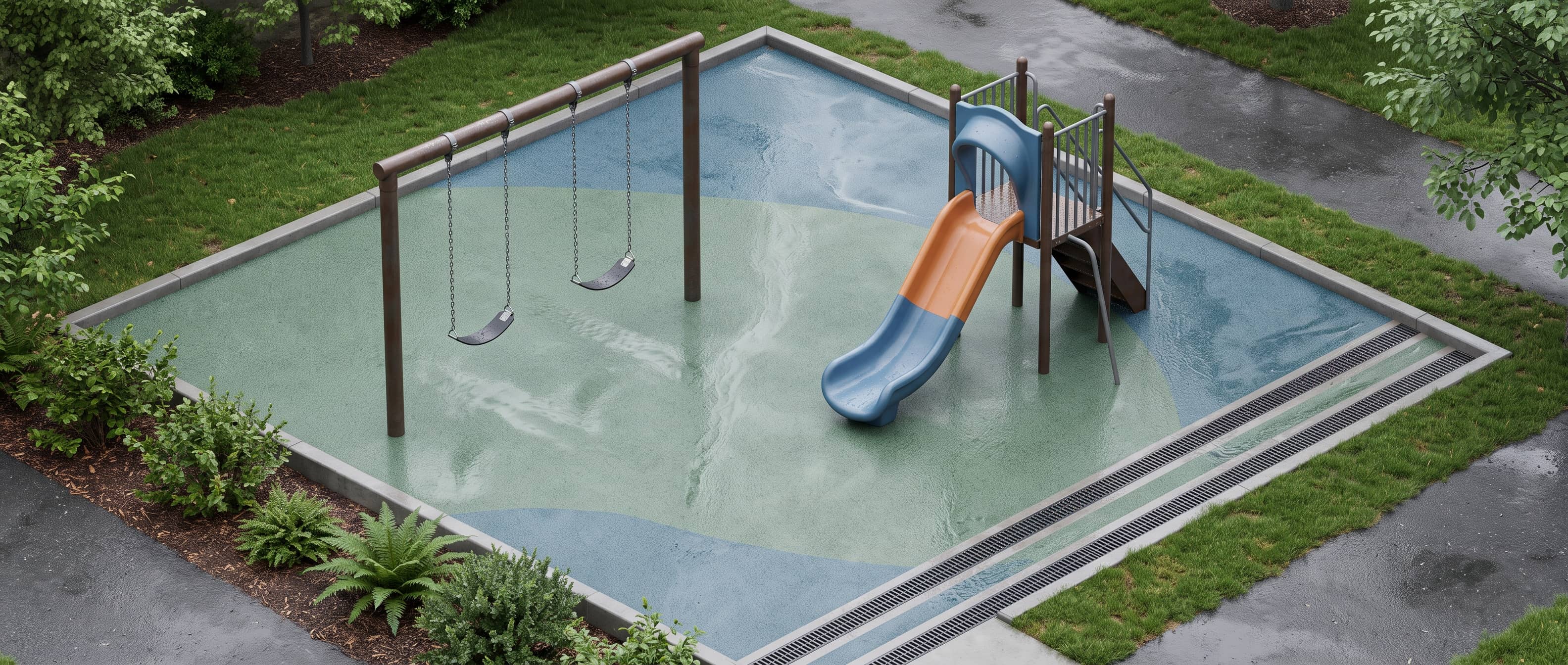

Технически грамотное решение требует создания разрывов в барьерном контуре. В нижней части уклона, куда направлен сток, устанавливаются перфорированные лотки с решетками, либо в самом бордюре на уровне нулевой отметки асфальтового основания прорезаются сквозные дренажные отверстия. Через эти каналы вода беспрепятственно покидает пределы амортизирующей подушки и уходит в грунт газона или систему водоотведения двора.
Проникновение частиц грунта с обуви и перегнивание опавшей листвы забивают поры амортизирующего слоя, снижая его пропускную способность до нулевых значений.
Сразу после сдачи объекта вода может уходить моментально, но через год на тех же местах появляются стойкие лужи. Это происходит из-за механического кольматирования (заиливания) дренажной системы. Мелкая пыль, принесенная ветром, песок с соседних дорожек и грязь забивают микропоры полиуретановой связки резинового ковра. Влага перестает просачиваться внутрь и остается на поверхности.
Вторая причина заиливания кроется под землей. Если строители сэкономили на геотекстиле и насыпали щебень прямо на грунт, то подземные воды и дожди быстро смешают глину с камнем. Щебеночная подушка потеряет свои дренажные свойства. Обязательным технологическим шагом является укладка плотного иглопробивного геотекстиля между материнским грунтом и первым слоем щебня крупной фракции. Для очистки самого верхнего резинового слоя требуется регулярное обслуживание: промывка поверхности аппаратами высокого давления минимум два раза в год.
Интеграция скрытого пластового дренажа и системы ливневых труб на этапе земляных работ гарантирует отведение осадков даже в условиях глинистых почв и высокого уровня грунтовых вод.
Правильный пирог основания для уличного комплекса начинается с профилирования дна котлована. Если естественный грунт не способен впитывать воду, проектируется трубчатый дренаж. В траншеи укладываются перфорированные трубы в защитной оплетке, которые соединяются в единую сеть и выводятся в коллектор. Сверху настилается геотекстиль плотностью не менее 150 граммов на квадратный метр.
Далее формируется несущий и дренирующий слои. Сначала засыпается гранитный щебень фракции 20–40 миллиметров, который создает объемные пустоты для быстрого отвода критической массы воды во время ливней. Затем идет расклинцовка мелким щебнем фракции 5–20 миллиметров. Каждый слой уплотняется виброплитой тяжелого класса. Только на такое подготовленное, отводящее воду основание заливается бетон с заданным уклоном или укладывается финишный материал. Подобная архитектура пирога гарантирует, что даже после многочасового дождя площадка останется сухой и готовой к безопасной эксплуатации.
Нет, песок работает как дренаж только в первые месяцы. Под постоянным весом бегающих детей и после серии дождей он уплотняется до состояния твердой корки. Кроме того, песок обладает высокой капиллярной активностью — он не столько пропускает воду вниз, сколько удерживает влагу внутри себя, из-за чего площадка неделями остается сырой.
Толщина покрытия (будь то 10 или 40 миллиметров) влияет на травмобезопасность при падении, но не решает проблему луж. Водопроницаемость зависит от плотности укладки и чистоты пор. Если под крошкой нет уклона для сброса воды, толстый слой просто впитает больше влаги, превратившись в мокрую губку, которая будет сохнуть еще дольше.
Исправление готового объекта без частичного демонтажа практически невозможно. Приходится вырезать полосы резинового покрытия и вскрывать основание для установки линейных водоотводных лотков. Если проблема в отсутствии уклона бетонной подложки, то временным решением может стать локальное бурение сквозных дренажных шурфов в местах скопления луж с их последующей засыпкой щебнем.
Закладка бюджета на скрытые подземные работы определяет долговечность всего надземного оборудования и частоту использования игровой зоны в весенне-осенний период.
Ошибочно концентрировать внимание исключительно на ярких горках и толщине амортизирующего ковра, игнорируя то, что находится под землей. До 40 процентов сметы качественного уличного объекта должно уходить на инженерную подготовку пятна застройки. Грамотное отведение влаги избавляет металл от ржавчины, подшипниковые узлы от закисания, а фанерные перекрытия от разбухания. Площадка, спроектированная с учетом законов гидродинамики, сохраняет свои эксплуатационные характеристики десятилетиями и доступна для детей сразу после окончания дождя.
