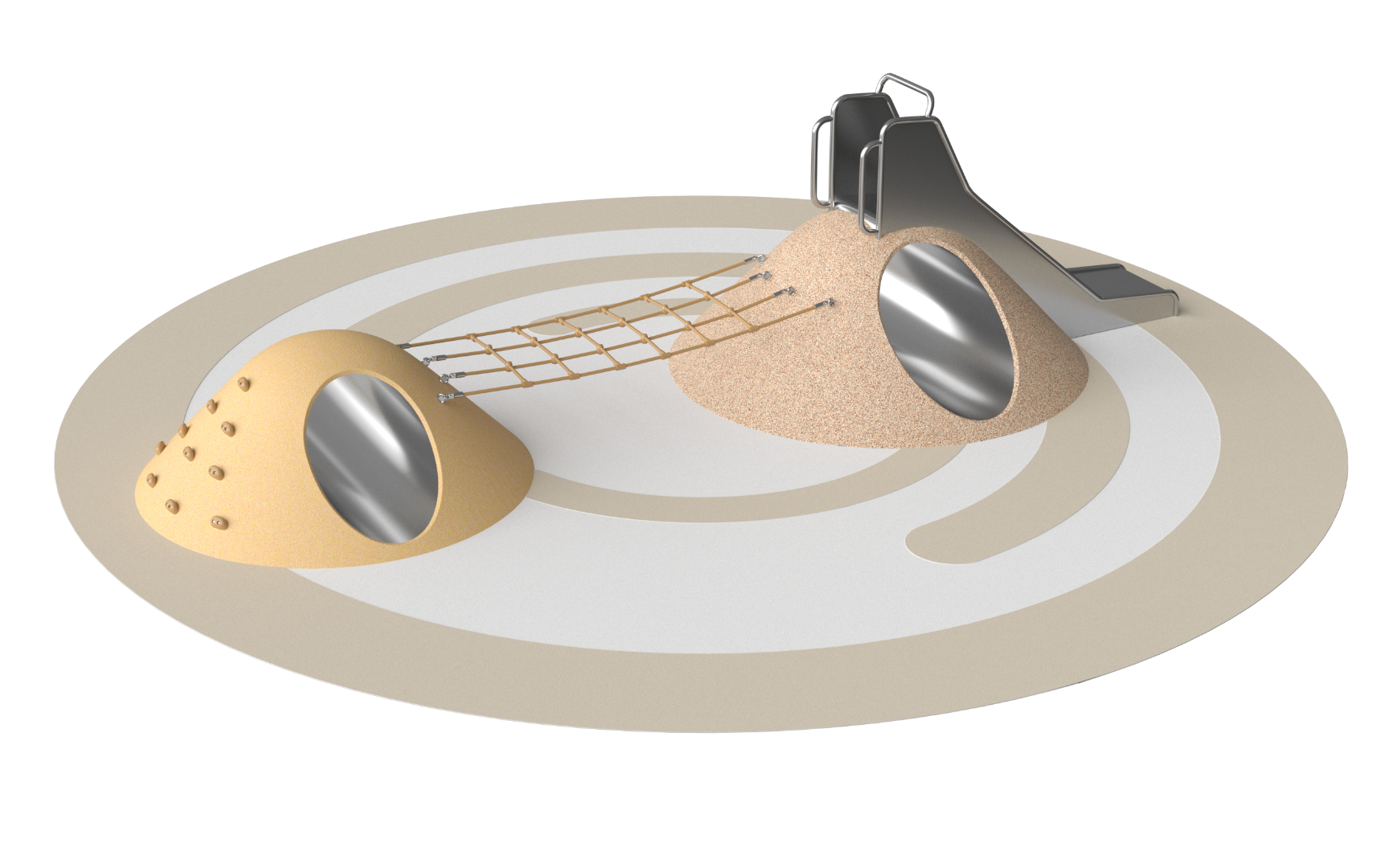

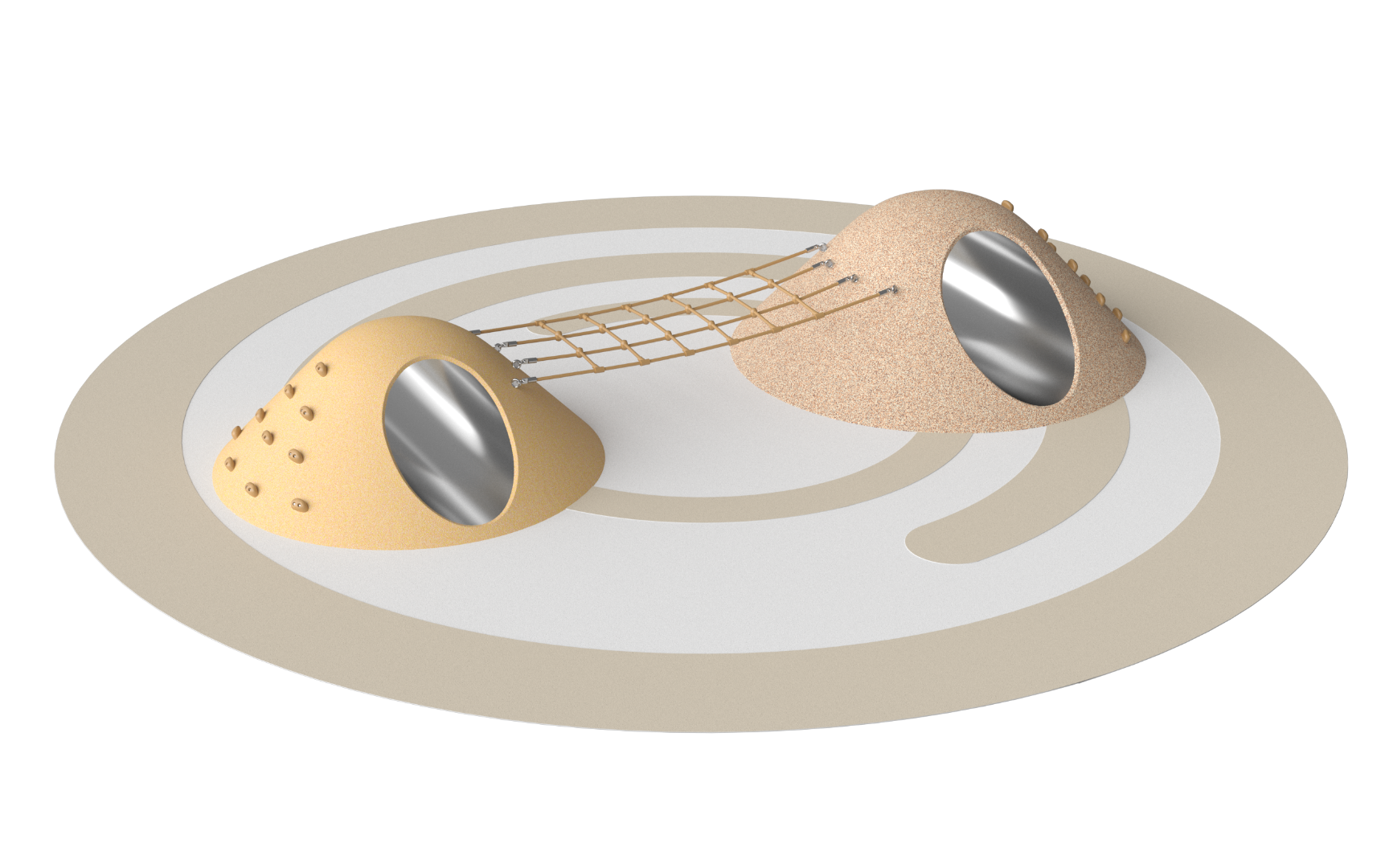

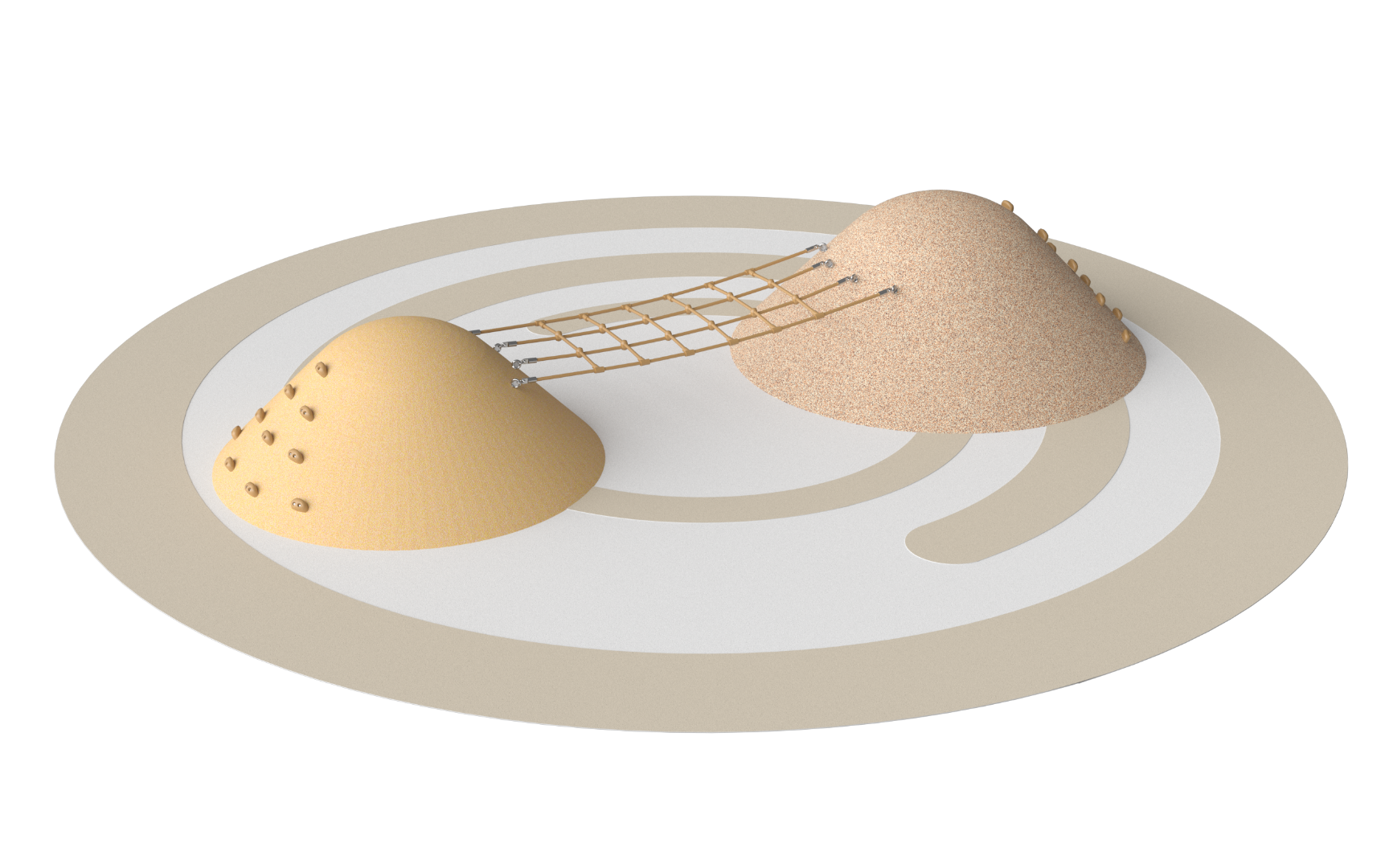

Холмы с переходом Z-48

Габаритные характеристики

• Ширина изделия — 2350 мм.
• Высота — 900 мм.
• Масса — 550 кг.

Монтаж выполняется путем приклеивания к подготовленному основанию либо с использованием анкерного крепежа. Поставка осуществляется в виде цельной конструкции, полностью готовой к установке без дополнительной сборки.

Тоннель

Тоннель изготовлен из нержавеющей стали AISI 304 толщиной 1,5 мм. Поверхность металла — 2В. Внутренний диаметр тоннеля составляет 600 мм.

Нержавеющая труба конструктивно утоплена на 25 мм относительно внешнего контура изделия. Это решение обеспечивает надежное и безопасное сопряжение с покрытием из EPDM-крошки без образования уязвимых зон.

В зоне примыкания трубы к покрытию не допускается применение зиговки или приваривание дополнительных элементов, так как это снижает прочность соединения.

Горка

Скат выполнен из нержавеющей стали AISI 304 толщиной 2 мм с поверхностью типа 2В. В конструкции применяются элементы из нержавеющей трубы диаметром 32 мм с толщиной стенки 2 мм.

Ширина рабочей поверхности ската составляет 460 мм.

Начальный участок имеет длину 350 мм и уклон 5°. Высота стартовой зоны от уровня пола — 770 мм. Высота боковых защитных стенок вместе с трубами — 565 мм. Перекладина расположена на высоте 670 мм.

Основной участок скольжения длиной 850 мм выполнен с углом наклона 40°. Высота боковых стенок с учетом труб — 165 мм.

Финишный участок имеет длину 800 мм и уклон 5°. Переход между участком скольжения и завершающей частью выполнен с радиусом 600 мм, что обеспечивает плавный съезд и снижает ударную нагрузку.

Покрытие

Поверхность изделия выполнена из EPDM-крошки с амортизирующим основанием.

Верхний слой толщиной 8 мм сформирован из EPDM-крошки с использованием алифатического полиуретанового связующего. Под ним расположен амортизирующий слой толщиной 20 мм из резиновой крошки с применением ароматического полиуретанового связующего.

Лицевой слой производится методом открытой формовки, а амортизирующий — методом холодного прессования под давлением. Такая технология обеспечивает устойчивость к износу и снижает ударные нагрузки при эксплуатации.

Основание

Конструкция основана на стеклопластиковом каркасе, усиленном металлической профильной трубой сечением 25×25 мм и толщиной стенки 2 мм.

Использование альтернативных вариантов основания, таких как песчаные, бетонные или фанерные конструкции, не допускается. Внутренняя полость изделия не заполняется сыпучими материалами (песок, щебень, асфальтовая или резиновая крошка), что предотвращает деформации и неравномерные нагрузки.

Крепеж

Фиксация зацепов осуществляется с использованием нержавеющего крепежа, что обеспечивает защиту от коррозии и надежность соединений при эксплуатации на открытом воздухе.
